在生物医疗、质谱分析、材料测试以及宽带隙半导体表征等精密应用中，高压脉冲的上升沿速度直接决定了系统的分辨率和性能极限。传统的火花隙或闸流管由于物理原理限制，虽然能起到高压开关的作用，但它们抖动大、寿命短以及高压波形不可控的缺点也无法令人忽视。昊量光电全新推出基于模块化高速固体开关及高压电源的高压脉冲前沿解决方案，在实际电路中可以稳定获得低于10ns的上升沿高压输出，为科研与工业用户更好的提供全固态、长寿命、高重频的定制化方案。

在高压脉冲应用中，用户常将注意力集中在“电压够不够高、电流够不够大、速度够不够快”这些直观指标上。事实上，对于精密物理实验、材料处理及高速开关表征而言，上升沿的陡峭度直接定义了系统的“时间分辨率”与“能量注入精度”。

在飞行时间质谱仪中，离子在高压脉冲作用下从样品板被引出加速至探测器，而这时离子的初始动能分散就是限制质量分辨率的重要的因素之一。如果加速脉冲的上升沿较为缓慢（例如数百纳秒甚至微秒级），那么在脉冲前沿爬升期间，不同离子在不同的瞬时电场强度下被引出，导致它们获得不同的初始速度。这种现象被称为“引出时间弥散”。而当脉冲前沿压缩至10ns以下以及更低时，电场建立时间远小于离子穿越加速区所需的时间，所有离子几乎在同一时刻感受到完整的加速场强。这明显降低了初始动能分散，从而提升质谱仪的质量分辨率与灵敏度。

在普克尔盒驱动应用中，光脉冲的偏振旋转依赖于外加电场的建立。高压的上升沿越陡，光开关的时刻越精确，这对于激光脉冲截断等应用至关重要。缓慢的上升沿将导致光脉冲前后沿部分偏振旋转不完全，增加系统损耗并降低消光比。

在评估绝缘材料的耐压性能时，电压上升速率的快慢会直接影响测试的统计学数据。缓慢的上升沿会给予材料内部空间电荷更多的时间重新分布，从而可能会引起击穿电压的测量值虚高。而使用陡前沿脉冲（10ns）来测试，则能更真实地模拟冲击，暴露材料在ji端dv/dt下的薄弱环节。

宽带隙半导体器件的开关速度已进入纳秒量级，在测试这一些器件的栅极抗扰度、开关损耗或雪崩耐量时，检测系统自身的脉冲前沿必须显著快于被测器件，否则测量结果反映的并非测试器件的真实性能。

在纳秒脉冲电场应用于肿瘤消融或细胞电穿孔时，其脉冲宽度已压缩至纳秒级，此时脉冲的上升沿在整个脉冲维持的时间中所占比例不可忽视。此时，缓慢的上升沿等效于在脉冲主能量注入前施加了一个“预热”阶段，会增加不必要的热效应。更短的前沿则能将能量更集中、更“非热”地注入目标，这是精准生物电学研究的物理前提。

HVHP系列高压电源（65V至30kV、65W至250W）是专为脉冲应用优化的电源设备，其核心优势如下：

完备的多层级保护：内置输入欠压/过压/反极性保护、输出过压/短路/过流保护及过温保护

精准的模拟监控接口：可线性调节输出电压/电流，同时也可以线性反馈实际值，实现安全上电。

优异的稳定性：温度系数±100 ppm/°C，预热30分钟后8小时时漂仅0.01%。

综上，HVHP电源为方案提供了稳定、安全、可控的直流母线ns上升沿的必备前提。

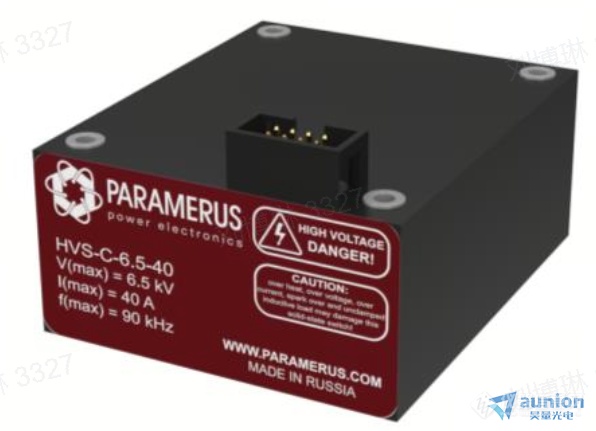

HVS系列高速高压开关是为高速高压脉冲应用设计的全固态开关。本次方案中选择的开关标称电压5kV、zui大脉冲电流40A，其核心优势如下：

极低输出电容：HV+与HV-端子间电容仅24pF（@4kV），开关自身容性负载效应极弱，充放电速度由外部回路主导，为陡前沿提供物理基础。紧凑尺寸与高集成度：外观尺寸约为70×60×30mm、重量约300g。开关与HVHP电源高度匹配，便于系统集成。

控制侧与功率侧隔离耐压达12kV，控制信号兼容TTL电平，无需额外电平转换。

内置欠压/过压/反极性/过温（75°C关断，72°C恢复）/过频保护，并集成模拟温度传感器实时监测开关半导体温度。

宽范围脉冲能力：zui小控制脉宽50ns（zui小导通时间820ns），zui大脉宽无限，支持从纳秒级脉冲列至直流长导通的全工况覆盖。

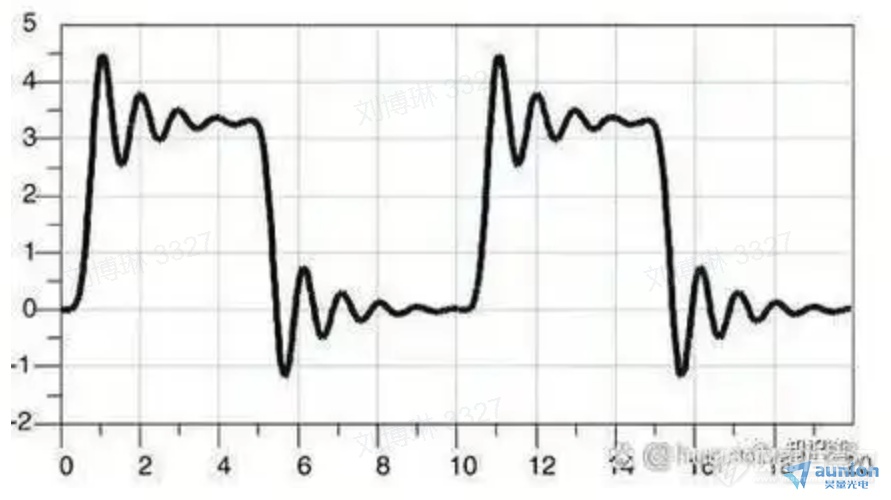

在高速高压脉冲系统中，振铃是影响波形质量的主要顽疾。其产生的最终的原因在于：开关的极速导通在回路中激发了寄生电感与寄生电容之间的LC谐振。回路中任何一段导线、一个连接点都会引入额外的寄生电感。而当电流变化率（di/dt）高达数十安培每纳秒时，即使微小的电感也会感应出显著的电压过冲与衰减振荡。

这是一个常被忽视的逻辑悖论：人们以为越快的上升沿越容易引起振铃。但实际上，只有系统布局优化到足以支撑陡峭上升沿时，振铃才会被抑制。当开关本身的速度足够快时，回路中的寄生电感将成为波形失真的主要矛盾。一个缓慢的开关或许能“掩盖”不良布局的振铃问题，但代价是牺牲了系统的核心性能。而一个设计良好的快速上升沿系统，必然伴随着低感布线、zui短回路、正确接地等一系列工程优化。这些优化反过来便会明显降低振铃幅度与过冲。
